por En este tutorial, vamos a conectar un servomotor de 180 grados a una placa Arduino Uno. Esto nos podrá servir, por ejemplo, para hacer que el brazo de un robot suba y baje.
En primer lugar, tenemos que tener el entorno de desarrollo para Arduino preparado, tal y como ya vimos en el tutorial de Primeros pasos con Arduino.

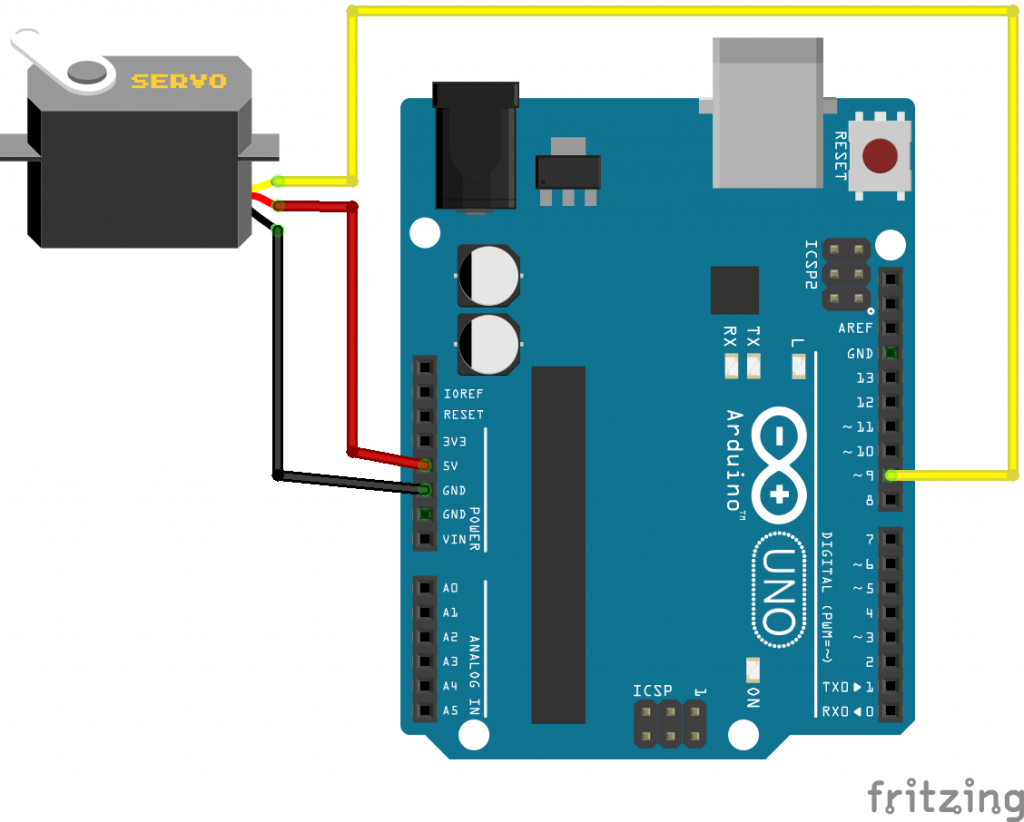

A continuación, conectamos el servomotor a la placa. El cable rojo, al pin 5V el negro al pin GND (nótese que, para un proyecto real, debería conectarse a una batería externa, pero para el tutorial básico nos vale así) y el otro (normalmente blanco o amarillo) al pin 9, tal y como se muestra en el esquema:
Esquema
Y cargamos el siguiente código en nuestro Arduino Uno:
El brazo conectado al servo se irá levantando desde los 0 (abajo) hasta los 180 grados (arriba), esperará un tiempo y volverá a bajar. La variable «pos» indica la posición actual del servo (los grados).
Y éste es el resultado:
El código lo tengo versionado en mi cuenta de GitHub:
https://github.com/diegorys/arduino-examples/tree/master/servomotor-180-degrees
